產品概述

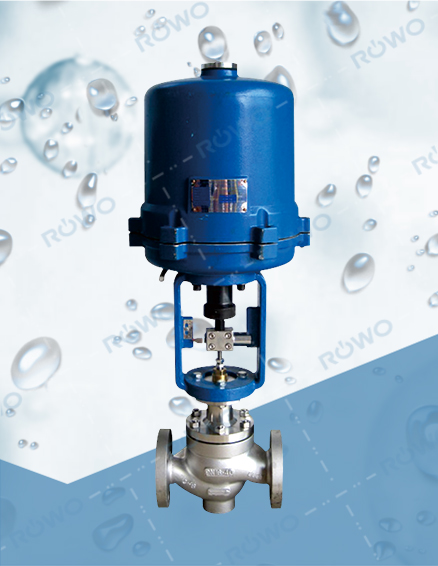

電子式電動單座調節閥是由PSL係列和361L係列直行程電動執行機構和低流阻直通單座閥組成（也可配其它品牌直行程執行機構）。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控製信號（4-20mADC或1-5VDC）及電源即可控製閥門開度，達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控製精度和性能比DKZ型有明顯提高。
電子式電動單座調節閥適用於對泄露量求嚴格、閥前後壓差低及有一定粘度的場合。廣泛應用於電力、冶金、化工、石油、環保、輕工、設備等行業。
性能特點
1、電子式電動單座調節閥采用頂部導向不平衡式結構，高強度、重荷載。S流線型通道，壓降損失小。流量係數大。並且調節精度準確誤差小。
2、閥體的結構形式上可分為，直通式 、角式 、Z形可用於不同的結構管道上。並可根據現場使用要求配置執行器的附帶防爆性功能。
主要技術參數
| 公稱通徑mm | G3/4” | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||||||||
| 閥座通徑mm | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 66 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
可與本公司 商洽生產 |
||
|
額定流量係數kv |
直線型 | 0.08 | 0.12 | 0.20 | 0.32 | 0.5 | 0.8 | 1.8 | 2.8 | 4.4 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 | 1000 | 1600 | ||
| 等百分比 | 1.6 | 2.5 | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 900 | 1440 | |||||||||
| 公稱壓力（MPa） | 0.6, 1.6， 2.5， 4.0， 6.4 | ||||||||||||||||||||||||
| 行程（mm） | 10 | 16 | 25 | 40 | 60 | 100 | |||||||||||||||||||
| 流量特性 | 直線 | 直線，等百分比，快開 | |||||||||||||||||||||||
| 工作溫度 | -40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃ | ||||||||||||||||||||||||
| 法蘭尺寸 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||||||||||||||
| 閥體材質 | WCB（ZG230-450）、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||||||||||||
| 閥芯材質 | 1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti | ||||||||||||||||||||||||
| 閥體型式 | 直通單座鑄造球型閥 | ||||||||||||||||||||||||
| 上閥蓋型式 | 普通式（常溫），熱片式（中溫），長頸式（低溫） | ||||||||||||||||||||||||
| 配用電動執行機構型號 | PSL | PSL-201 | PSL-202 | PSL-204 | PSL-208 | PSL-312 | PSL325 | ||||||||||||||||||
| 361L | 361LSA-08、361LXA-08 | 361LSA-20 | 361LSB-30 | 361LSB-50 | 361LSC-65 | 361LSC-99 | |||||||||||||||||||
| 防爆型 | 361LXA-20 | 361LXB-30 | 361LXB-50 | ||||||||||||||||||||||
注：
1、可為用戶提供ANSI、API、JIS等國處法蘭標準的產品，其法蘭距按用戶需要確定。
2、工作溫度、公稱壓力、公稱通徑超出列表範圍的產品可與本公司聯係。
執行機構主要技術參數
| 型號 | 額定輸出力N | 速度mm/s | 技術參數 | ||||
| PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
| 201 |
361LSA-08 361LXA-08 |
1000 |
800 800 |
0.25 |
4.2 4.2 |
電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出信號：DC4～20mA 防護等級：IP67 帶手輪 |
電源：AC220V 50Hz 輸入信號：DC4-20mA DC1-5V （信號線用屏蔽線） 輸出信號：DC4～20mA 防護等級：相當IP55 隔爆標誌：ExdⅡBT4 帶手柄 |
| 202 |
361LSA-20 361LXA-20 |
2000 |
2000 2000 |
0.50 |
2.1 2.1 |
||
| 204 |
361LSB-30 361LXB-30 |
4500 |
3000 3000 |
0.50 |
3.5 3.5 |
||
| 208 |
361LSB-50 361LXB-50 |
8000 |
5000 5000 |
1.00 |
1.7 1.7 |
||
| 312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
| 325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 | ||
主要性能指標
| 項目 | 指標值 | ||
| 基本誤差％ | 配3610L±2.5； 帶定位器 ±1.0 | ||
| 回差％ | 配361L ±2.0； 配PSL±1.0 | ||
| 死區％ | 1.0 | ||
| 始終點偏差％ | 電開 | 始點 | ±2.5 |
| 終點 | ±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 可調範圍 | 50：1 | ||
| 額定行程偏差％ | 2.5 | ||
| 泄量量L/H | 符合JB/T7387-94 IV級 小於閥的額定容量×10-4 | ||
允許壓差
| 公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
| 閥座直徑 | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 執行機構 | 允許壓差△P（MPa） | ||||||||||||||||
| 配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
| PSL204 | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | |||||||||||
| PSL208 | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | |||||||||||
| PSL320 | 1.26 | 0.87 | 0.49 | 0.32 | 0.22 | ||||||||||||
| 配361L | 361LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
| 361LSB-50 | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | |||||||||||
| 361LSC-65 | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | ||||||||||||
| 361LSC-99 | 0.63 | 0.44 | 0.25 | 0.16 | 0.11 | ||||||||||||
主要外形連接尺寸
| 公稱通徑 | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||
| L（mm） | PN1.6MPa | 181 | 184 | 222 | 254 | 276 | 298 | 352 | 451 | 600 | 720 | 820 | |
| PN4.0MPa | 194 | 197 | 235 | 267 | 292 | 317 | 368 | 473 | 600 | 760 | 850 | ||
| PN6.4MPa | 206 | 210 | 251 | 286 | 311 | 337 | 394 | 508 | 650 | 800 | 870 | ||
| H1（mm） | 67 | 72 | 87 | 92 | 105 | 110 | 127 | 174 | 209 | 300 | 350 | ||
| 配PSL | H（mm） | 普通型 | 738 | 750 | 765 | 767 | 845 | 857 | 875 | 1025 | 1045 | 1252 | 1545 |
| 散熱片型 | 888 | 900 | 930 | 937 | 1025 | 1042 | 1085 | 1285 | 1305 | 1805 | 1825 | ||
| D（mm） | 176 | 225 | |||||||||||
| 重量（KG） | 15 | 17 | 24 | 29 | 49 | 61 | 82 | 150 | 211 | 370 | 570 | ||
| 配361L | H（mm） | 普通型 | 501 | 513 | 650 | 652 | 770 | 782 | 800 | 1080 | 1125 | 1345 | 1365 |
| 散熱片型 | 651 | 663 | 815 | 822 | 950 | 967 | 1010 | 1340 | 1385 | 1625 | 1645 | ||
| D（mm） | 225 | 310 | |||||||||||
| 重量（KG） | 23 | 24 | 39 | 44 | 64 | 76 | 97 | 203 | 264 | 418 | 618 | ||
