產品型號：PQ940F/Y/H
公稱通徑：DN100~2000mm
公稱壓力：PN1.0~6.4MPa
適用溫度：-29℃~425℃
適用介質：煤粉、煤灰、含塵、氣體
產品結構特征：
1、更合理的結構設計：
采用偏心契緊原理通過傳動機構達到閘緊、調節、關閉的目的，密封副是金屬麵環帶硬麵接觸密封，雙偏心結構在開啟時閥芯位於藏球室內，流通截麵大，水頭損失為零，可節約大量資源，且閥門不被衝刷，關閉時閥芯不被衝刷，開啟時閥芯球麵沿閥座漸進，有效地切除結垢障礙，實現可靠密封，它對兩相混流易結垢固體析出的混流輸送特別有效。
2、更低的壓力損失：
全開時水損為零，流道完全通暢;內腔自動清洗，閥芯90度旋轉，自動衝洗閥體內腔，將介質中的雜物清洗幹淨並且介質不會沉積在閥腔內。球體為半球形，流通具有較高的Cv值，增強了泵的係統效率，並使磨蝕降為較低程度。
3、更優質的密封保障：
利用偏心的原理，在正壓時，球體與閥座越關越緊，從而得到良好的密封;反壓時，浮動式閥座在受壓作用下，閥座自動向球體推緊，壓力越高，閥座向球體越堆越緊，從而得到良好的自動密封功能。
4、更長久的使用壽命：
球閥在開啟後，球冠偏置於閥體內，不被介質直接衝刷。密封副的閥芯留有補償量，當閥座磨損(閥座硬度低於閥芯)後，關閉時再轉動少許，仍能可靠密封，延長使用壽命。
5、更輕鬆的維護：
具備自動清汙功能。自清潔功能。當球體傾離閥座時，管線中的流體沿球體密封麵成360°均勻通過，不僅消除了高速流體對閥座局部的衝刷,也衝走了密封麵上的聚積物。硬密封偏心半球閥的球冠邊沿采用刀刃狀，不但可以刮去閥座上的汙垢，還可以切斷雜物，達到自清潔的目的。

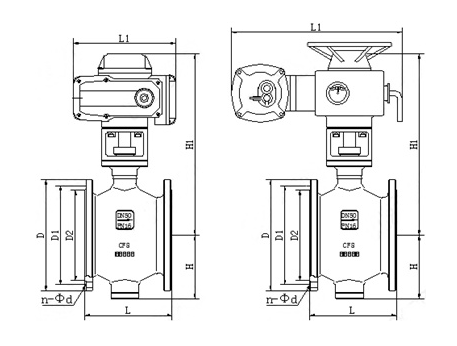

主要外形和連接尺寸
|
公稱壓力 PN(MPa) |
公稱通徑 DN |
尺寸 |
||||||||
|
L |
D 係列1/係列2 |
D1 |
D2 |
D6 |
b |
f |
Z-φd |
|||
|
mm |
in |
法蘭 |
||||||||
|
1.0 |
40 |
- |
125 |
145 |
110 |
85 |
- |
16 |
3 |
4-18 |
|
50 |
- |
140 |
160 |
125 |
100 |
- |
16 |
3 |
4-18 |
|
|
65 |
- |
190 |
180 |
145 |
120 |
- |
18 |
3 |
4-18 |
|
|
80 |
- |
178 |
195 |
160 |
135 |
- |
20 |
3 |
4-18 |
|
|
100 |
- |
200 |
215 |
180 |
155 |
- |
20 |
3 |
8-18 |
|
|
125 |
- |
254 |
245 |
210 |
185 |
- |
22 |
3 |
8-18 |
|
|
150 |
- |
267 |
280 |
240 |
210 |
- |
24 |
3 |
8-23 |
|
|
200 |
- |
292 |
335 |
295 |
265 |
- |
24 |
3 |
8-23 |
|
|
250 |
- |
330 |
390 |
350 |
320 |
- |
26 |
3 |
12-23 |
|
|
300 |
- |
390 |
440 |
400 |
368 |
- |
26 |
4 |
12-23 |
|
|
350 |
- |
430 |
500 |
460 |
428 |
- |
28 |
4 |
16-23 |
|
|
400 |
- |
530 |
565 |
515 |
482 |
- |
28 |
4 |
16-25 |
|
|
450 |
- |
580 |
615 |
565 |
532 |
- |
30 |
4 |
20-25 |
|
|
500 |
- |
630 |
670 |
620 |
585 |
- |
30 |
4 |
20-25 |
|
|
600 |
- |
800 |
480 |
725 |
685 |
- |
34 |
5 |
20-30 |
|
|
700 |
- |
900 |
895 |
840 |
800 |
- |
38 |
5 |
24-30 |
|
|
800 |
- |
1000 |
1010 |
950 |
905 |
- |
42 |
5 |
24-34 |
|
